Ürün ayrıntıları:
|
| Malzeme: | yumuşak çelik, paslanmaz çelik, galvanizli tel | Tedaviyi Bitir: | Silikon Kaplama, çinko, elektroforez kaplama |
|---|---|---|---|
| Örümcekler: | tel örümcek | Çap: | 110mm, 120mm, 138mm, 144mm, 150mm ve Özelleştirilmiş |
| Pileler: | 8 pile | Dikey Tel Sayısı: | 16pcs |
| Üst Kapak: | Çeşitli seçenekler | sandık: | ÇELİK KASA |
| Menşe yeri: | Çin | Adedi: | tartışılabilir |
| Nakliye Tarihi: | tartışılabilir | Ödeme koşulları: | T / T L / C |
| Vurgulamak: | 8 pileli toz toplayıcı kafesleri,Aramid toz toplayıcı kafesleri,nomex filtre torbası kafesi |
||

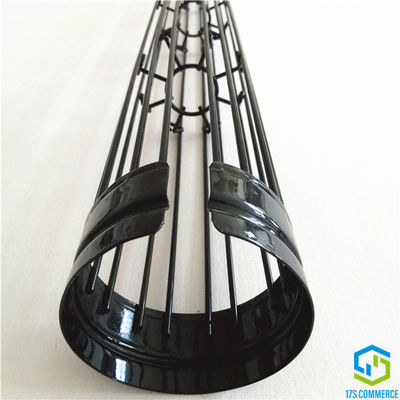

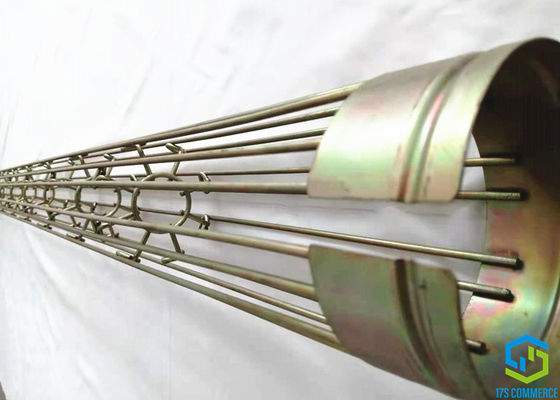

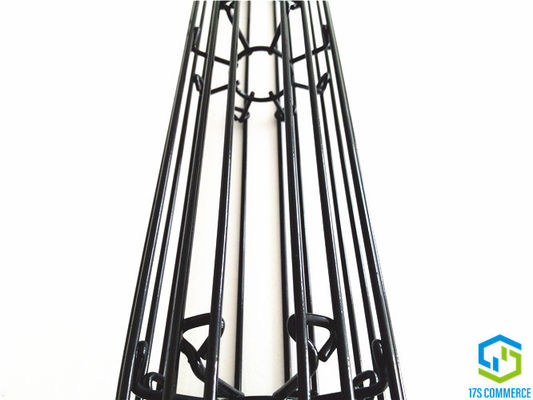

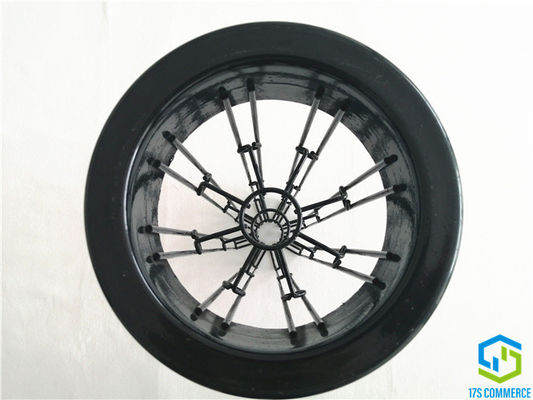

8 Pileli Aramid Yıldız Filtre Torbası Kafesi Pileli Çanta Kafesi Örümcek Kafesi Çanta Evi Nomex Yıldız Çanta Kafesi
1. Özellikler
Pileli kafes, örümcek kafes olarak da adlandırılan yıldız kafes, çantanın çalışmasını destekleyen, çantanın kemik ve iskeletidir, yıldız çanta için özel olarak tasarlanmış ve üretilmiştir.Yıldız Kafesler özel destek halkaları (Örümcekler) ile kaynaklanır.Yıldız Kafeslerinin tasarımı, geliştirilmesi ve işlenmesi konusunda uzmanız.Kendi streç hattımız, kesim hattımız, kaynak hattımız, kaplama hattımız ve kontrol ekipmanlarımız bulunmaktadır.Torbalı toz toplayıcı ve baca performansını, verimliliğini ve alt çizgisini artıran torbalı toplayıcı için çok çeşitli yıldız filtre kafesleri sağlar.
2. Veri sayfası
| stil | yıldız kafesi / kıvrımlı kafes / örümcek kafesi | ||
| Pileler No. | 8 pile | ||
| Malzeme | Q235 yumuşak çelik, paslanmaz çelik, galvanizli tel | ||
| Çap | 110, 120, 138, 144, 150 | mm | |
| Dikey Tel | Sayı | 16 | adet |
| Kalınlık | 4 | mm | |
| Örümcek | Tip | Tel |  |
| Kalınlık | 4 | mm | |
| Mesafe | 150-250 | mm | |
| Uzunluk | TBD | mm | |
| Yapı | bir bölüm / iki bölüm | ||
| Birleştirme Yöntemi | Numara | ||
| Üst Kapak | Tip | kaynak U şekli üst kapak, çeşitli seçenekler | |
| Boy | kafeste olmak | mm | |
| Kalınlık | 1-1.2 | mm | |
| Düzeltmek | kafese kaynak yapmak | ||
| Venturi | Boy | numara | mm |
| Kalınlık | 1 | mm | |
| Düzeltmek | üst kapağa kaynak | ||
| Alt Kapak | Tip | tel bükülmüş inworder | |
| Boy | 120 | mm | |
| Kalınlık | numara | mm | |
| Düzeltmek | numara | ||
| Bitiricilik | Tip | silikon kaplama | |
| Kalınlık | 90-140 | um | |
| Renk | siyah | ||
| Ambalaj | çelik sandık | ||
3 Aavantaj
Star filtre torbaları filtre yüzeyini uzatır, sıradan yuvarlak olanlara göre artan filtre alanı aşağıdadır,
Filtre alanı artıyor (%)
| filtre yüzeyi | Çap mm | Çanta uzunluğu | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8 pile | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12 pile | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103,95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104,52 | 106.68 | 108.11 | |
Yani
• daha uzun torba hizmet ömrü
• üretim kapasitesini artırmak için mevcut toz toplayıcıların hava hacmini artırmak
• daha düşük emisyon
• enerji tüketimini azaltmak
• işletme maliyetini azaltmak
• basınç düşüşünü azaltmak
• daha düşük darbe jet basıncı ve frekansı
• küçük torba ev ve inşaat alanı
• filtre hızını düşürün
4. Yıldız kafeslerinin yapımı
| Pileler | Dikey Tel ADET | Tel Çapı | Örümcek | Üst Kapak | Alt Kapak |
| 8 | 16 | 4 / 3.5 | tel / presleme | isteğe bağlı | tel bükülmüş |
| 12 | 12 / 24 | 4 / 3 | presleme / tel | isteğe bağlı | kaynak alt kapağı |
| 10 | 10 | 4 | Tel | isteğe bağlı | tel bükülmüş |
5.Yıldız Çanta ve Kafeslerin Maçı
Yıldız filtre kafesleri, sıkı kibrit ile sıradan olanlar gibi olmayan yıldız torbalarına uyacak şekilde özel olarak tasarlanmıştır.Yıldız kafesleri, deashing için iyi olan bir tür gevşek yıldız çanta eşleşmesidir.
Yıldız Çantaları ve Yıldız Kafeslerinin Maçı
| Kafes Pileleri | Tel Adet | Çap (mm) | Açıklama | |
| kafes | çanta | |||
| 8 pile | 16 | 110 | 120 | 3.5 veya 4mm dikey teller, ayrıca 110 ve 120mm çap için 8 adet dikey tel yapabilir miyiz |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
| 12 pile | 12 | 110 | 120 | 4 mm dikey teller |
| 120 | 130 | |||
| 138 | 150 | |||
| 10 pile | 10 | 110 | 120 | 4 mm dikey teller |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
6.TestKafeslerin
