Ürün ayrıntıları:
|
Malzeme: | Paslanmaz çelik | Uygulama: | torba ev tozu toplamak |
---|---|---|---|
Örümcekler: | tel örümcek | Çap: | 120mm |
Pileler: | 8 pile | Dikey Tel Sayısı: | 16pcs |
Üst Kapak: | U şekli flanş kapağı | sandık: | ÇELİK KASA |
Menşe yeri: | Çin | Adedi: | tartışılabilir |
Nakliye Tarihi: | tartışılabilir | Ödeme koşulları: | T / T L / C |
Vurgulamak: | 8 Ray paslanmaz çelik filtre kafesleri,paslanmaz çelik filtre kafesleri 120mm,SS304 toz toplama kafesi |
304SS 8 Işın Yıldız Filtre Kafesi Paslanmaz Çelik Plise Kafes 120mm 316SS Örümcek Kafesi Çanta Ev Kafesi
1. Özellikler
Pileli kafes, örümcek kafes olarak da adlandırılan yıldız kafes, çantanın çalışmasını destekleyen, çantanın kemik ve iskeletidir, yıldız çanta için özel olarak tasarlanmış ve üretilmiştir.Yıldız Kafesler özel destek halkaları (Örümcekler) ile kaynaklanır.Yıldız Kafeslerinin tasarımı, geliştirilmesi ve işlenmesi konusunda uzmanız.Kendi streç hattımız, kesim hattımız, kaynak hattımız, kaplama hattımız ve kontrol ekipmanlarımız bulunmaktadır.Torbalı toz toplayıcı ve baca performansını, verimliliğini ve alt çizgisini artıran torbalı toplayıcı için çok çeşitli yıldız filtre kafesleri sağlar.

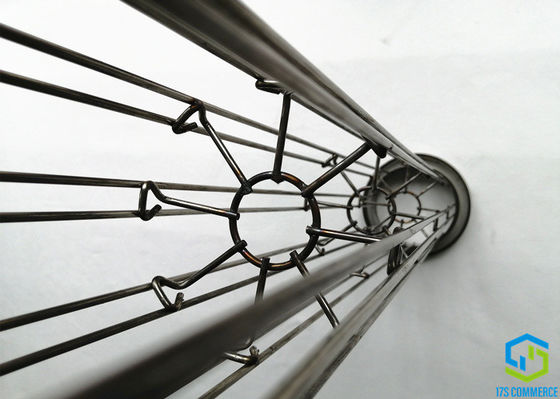

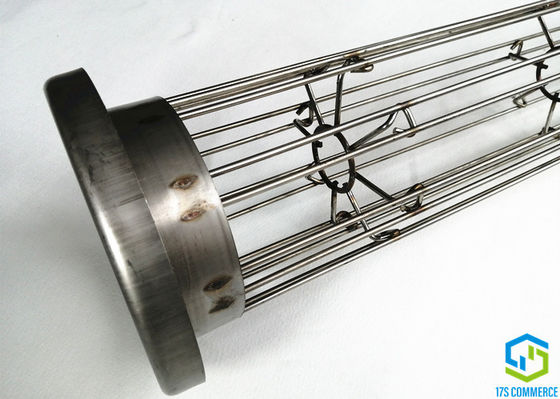

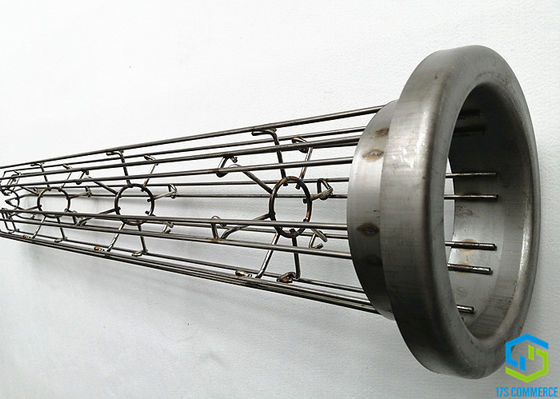

Pileli (yıldız) filtre torbasının iç destek yapısı, yıldız kafesi vardır.Bu yıldız (örümcek) kafesi yumuşak çelik, paslanmaz çelik, galvanizli telden yapılabilir.Yıldız/pli/örümcek kafesi, her bir yıldızın noktasını oluşturmak için kafesin uzunluğu boyunca paralel uzanan tellere sahiptir, her ışın için ikişer adet olan bu çubuklar, merkez yıldız/pilise şekillerine (örümcek şekli destek halkası, örümcek olarak adlandırılır) bağlanır. kısa), yıldız (örümcek) kafesinin uzunluğu boyunca düzenli aralıklarla yerleştirilir.Işınların uçlarını oluşturan çubuklar, yıldız ışınının her iki yanına, noktaya yakın olacak şekilde yerleştirilmiştir.Filtre malzemesine mekanik aşınmayı azaltmak için aralarında keskin bir yıldız noktası olmasını önleyen boşluk vardır.Filtre yıldız/pileli torba, kafese yalnızca çubukların kenarları boyunca temas eder, bu da mekanik hasarı en aza indirir ve pilili/yıldız torbasının bir filtreleme yüzeyi olarak tamamen kullanılmasına izin verir.Yıldız/örümcek kafesleri, ekstrüde edilmiş alüminyum veya plastik profilden de yapılabilir.Profillerin her bir yıldız noktasında bir girinti vardır, böylece filtre malzemesi keskin bir noktaya sahip olmak yerine iki yuvarlak kenarda tutulur.Yıldız/pileli (örümcek) kafesler ayrıca kaynaklı telden veya yıldız boru yapısından yapılabilir.
2. Veri sayfası
stil | yıldız kafesi / kıvrımlı kafes / örümcek kafesi | ||
Pileler No. | 8 pile | ||
Malzeme | paslanmaz çelik 304 316 | ||
Çap | 120 | mm | |
Dikey Tel | Sayı | 16 | adet |
Kalınlık | 4 | mm | |
Örümcek | Tip | Tel | |
Kalınlık | 4 | mm | |
Mesafe | 150-250 | mm | |
Uzunluk | TBD | mm | |
Yapı | bir bölüm | ||
Birleştirme Yöntemi | Numara | ||
Üst Kapak | Tip | kaynak U şekli üst kapak | |
Boy | 120/160 | mm | |
Kalınlık | 1-1.2 | mm | |
Düzeltmek | kafese kaynak yapmak | ||
Venturi | Boy | numara | mm |
Kalınlık | 1 | mm | |
Düzeltmek | üst kapağa kaynak | ||
Alt Kapak | Tip | tel bükülmüş inworder | |
Boy | 120 | mm | |
Kalınlık | numara | mm | |
Düzeltmek | numara | ||
Bitiricilik | Tip | numara | |
Kalınlık | numara | um | |
Renk | orijinal metal rengi | ||
Ambalaj | çelik sandık |
3 Aavantaj
Star filtre torbaları filtre yüzeyini uzatır, sıradan yuvarlak olanlara göre artan filtre alanı aşağıdadır,
Filtre alanı artıyor (%)
filtre yüzeyi | Çap mm | Çanta uzunluğu | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 pile | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
12 pile | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
130 | 74.82 | 96.67 | 103,95 | 107.59 | 109.78 | 111.24 | |
150 | 72.23 | 93.76 | 100.93 | 104,52 | 106.68 | 108.11 |
Yani
• daha uzun torba hizmet ömrü
• üretim kapasitesini artırmak için mevcut toz toplayıcıların hava hacmini artırmak
• daha düşük emisyon
• enerji tüketimini azaltmak
• işletme maliyetini azaltmak
• basınç düşüşünü azaltmak
• daha düşük darbe jet basıncı ve frekansı
• küçük torba ev ve inşaat alanı
• filtre hızını düşürün
4. Bazı Son Kullanıcılar
Yıldız Kafeslerimiz dünya çapında kullanılmaktadır, Kitmat Smelter Modernizasyon Projesi (Rio Tinto Inc, Kanada), Aluminerie De Baie Comeau (Alcoa Ltee/Ltd, Kanada), Dubai Aluminium Company Ltd gibi her gün çalışan yaklaşık 400 bin yıldız kafesimiz vardır ( Alstom, Dubai, EGA), Nordural Century Aluminium (İzlanda), Trimet Aluminium SE (Almanca) vb.
